Ve špičkových výrobních odvětvích, jako je letecký průmysl, energetika a polovodiče, se mnoho podniků potýká s opakujícím se problémem: zakázkové nestandardní díly projdou všemi rozměrovými kontrolami, přesto rychle selžou – trpí selháním těsnění, zrychleným opotřebením, deformací nebo prasknutím – po instalaci a provozu. V důsledku toho náklady na neplánované odstávky údržby daleko převyšují počáteční pořizovací náklady na samotné díly.
Základní příčinou takových problémů je zřídkakdy výběr nesprávné třídy materiálu. Místo toho často pramení ze skutečnosti, že standardní strojírny se zaměřují pouze na základní požadavek „dodržování rozměrů“, aniž by přizpůsobovaly své koncové výrobní procesy extrémním provozním podmínkám – jako jsou vysoké teploty, vysoké tlaky, korozivní prostředí nebo vysokorychlostní rotace. Výsledné díly mohou „vypadat jako vyhovující“, ale nedokážou si udržet stabilní a dlouhodobý výkon v reálných podmínkách, přičemž životnost výrazně zaostává za očekáváním návrhu.
1. Běžná rizika selhání spojená se standardním obráběním za čtyř typů extrémních provozních podmínek
(1) Podmínky vysoké teploty a vysokého tlaku: Tělesa energetických ventilů, součásti tlakových nádob
Provozní vlastnosti: Dlouhodobé vystavení teplotám 200–600°C a tlakům 10–40 MPa při kontaktu s korozivními médii; vyžaduje extrémně vysokou přesnost těsnicích povrchů a vynikající stabilitu materiálu.
Rizika spojená se standardním obráběním: Pro zvýšení efektivity mohou dílny používat vysoké rychlosti posuvu a velké hloubky řezu, což zanechává v součásti značné zbytkové obráběcí napětí. Při vysokých teplotách se toto napětí postupně uvolňuje a způsobuje deformaci těsnicích ploch. Navíc nerovnoměrná hloubka značek na těsnicích plochách umožňuje vysokotlakému médiu prosakovat podél drážek, což urychluje korozi a opotřebení.
Důsledky poruchy: Únik média, neplánované odstávky zařízení a dokonce i bezpečnostní rizika; skutečná životnost dílu je často pouze jedna třetina až jedna polovina návrhové životnosti.
(2) Podmínky vysokorychlostní rotace: Letecká oběžná kola, ozubené věnce převodovky
Provozní vlastnosti: Rychlosti otáčení od několika tisíc do desítek tisíc otáček za minutu; vystavený trvalým odstředivým silám a střídavým zatížením; vyžaduje přísné dodržování norem pro dynamickou rovnováhu, integritu povrchu a únavovou pevnost. Rizika spojená se standardním obráběním: Nedostatečná přesnost obrábění profilu vede k nadměrné dynamické nerovnováze a silným vibracím během provozu; značky nástroje vytvářejí body koncentrace napětí, díky čemuž je díl náchylný k únavovým trhlinám při dlouhodobém cyklickém zatěžování; rozdělení procesu do více fází způsobuje posuny vztažných bodů, zatímco odchylky souososti dále urychlují opotřebení.
Důsledky poruchy: Nadměrné vibrace zařízení a únavové lomy dílů; ve vážných případech poškození celého stroje.
(3) Vysoce korozivní provozní podmínky: Polovodičové komory, součásti řízení kapalin
Charakteristika: Trvalé vystavení korozivním plynům nebo kapalinám; přísné požadavky na čistotu povrchu a odolnost proti korozi; žádná tolerance pro sraženiny nebo důlkové vady.
Rizika spojená se standardním obráběním: Opotřebení nástroje způsobuje mikroskopické povrchové defekty, které snadno zachycují korozivní média; neodpovídající parametry povrchové úpravy mají za následek vysokou poréznost povlaku a špatnou přilnavost; zbytková obráběcí napětí urychlují elektrochemickou korozi.
Důsledky poruchy: Důlková důlek a perforace dílů; nedodržení standardů čistoty; přímý negativní dopad na produkční výnosy.
(4) Vysoce přesné podmínky párování: Optoelektronické moduly, optické nastavovací mechanismy
Charakteristika: Spárovací vůle řízené na úrovni mikronů; vyžaduje hladký provoz bez vázání a stabilní přesnost polohování po dlouhou dobu; extrémně vysoké požadavky na geometrické tolerance a konzistenci povrchu.
Rizika spojená se standardním obráběním: Kolísání teplot v prostředí obrábění způsobuje rozměrové odchylky; kumulativní chyby vznikají z vícenásobných nastavení upínání, což vede k porušení geometrické tolerance; nerovnoměrná drsnost povrchu urychluje opotřebení na lícovaných površích, což způsobuje rychlou ztrátu přesnosti.
Důsledky selhání: Vázání nastavovacích mechanismů a snížená přesnost polohování, což v konečném důsledku snižuje výkon jádra zařízení.
2. Klíč k dlouhé životnosti dílů v extrémních podmínkách: Celoprocesní přizpůsobení provozním podmínkám, nejen dodržování rozměrů
Mnoho kupujících zastává mylnou představu: že výběr prvotřídních materiálů sám o sobě zaručuje dlouhou životnost součásti. Ve skutečnosti je životnost
nestandardních přesných dílů výsledkem kombinovaného vlivu výběru materiálu, procesů obrábění, tepelného zpracování a povrchové úpravy; pokud některý stupeň nevyhovuje provozním podmínkám, stává se slabým článkem omezujícím životnost součásti.
(1) Výběr jakosti materiálu: Přesné přizpůsobení provozních podmínek spíše než slepá volba špičkových materiálů
Výběr materiálu není jen otázkou „čím dražší, tím lepší“; materiály musí být přesně přizpůsobeny konkrétním provozním podmínkám. Například nerezová ocel 316 postačuje pro prostředí s korozí při okolní teplotě, zatímco pro vysokoteplotní korozivní nastavení jsou vyžadovány vysokoteplotní slitiny jako Inconel. Kromě toho může stejný druh materiálu vykazovat významné rozdíly v pevnosti, odolnosti proti korozi a houževnatosti v závislosti na stavu tepelného zpracování. Standardní strojírny obvykle zpracovávají díly podle jakosti specifikovaných zákazníkem, aniž by nabízely rady ohledně vhodnosti pro provozní podmínky, což často vede k nedostatečnému výkonu nebo plýtvání náklady.
(2) Kontrola řezného napětí: Eliminace potenciálních bodů selhání u zdroje
Agresivní metody obrábění zahrnující vysoké rychlosti posuvu a velké hloubky řezu vytvářejí v součásti značné zbytkové napětí. I když jsou při pokojové teplotě často nepostřehnutelná, tato napětí se postupně uvolňují při vysokých teplotách nebo trvalém zatížení, což způsobuje rozměrovou deformaci a selhání těsnění. Optimalizace řezných parametrů, používání víceprůchodových obráběcích strategií a provádění ošetření pro odlehčení pnutí mezi kroky procesu jsou zásadní pro kontrolu vnitřního pnutí a zajištění dlouhodobé rozměrové stability – přesto jsou to právě ty kroky, které standardní strojírny nejčastěji opomíjejí.
(3) Přizpůsobení povrchové úpravy: Vytvoření spolehlivé ochranné vrstvy pro provozní prostředí
Různé provozní podmínky vyžadují specifické povrchové úpravy: eloxování zvyšuje odolnost hliníkových slitin proti opotřebení a korozi; pasivace zvyšuje odolnost nerezové oceli proti korozi; a niklování zlepšuje tvrdost povrchu a těsnicí výkon. Parametry jako tloušťka povlaku, pórovitost a adheze přímo ovlivňují účinnost ochrany a musí být přesně nastaveny na základě provozního prostředí. Pokud je povrchová úprava zadávána externě, nedostatečná koordinace mezi strojírenskou dílnou a zpracovatelským zařízením často ztěžuje dosažení přesné shody mezi procesem a provozními podmínkami.
(4) Integrace tepelného zpracování: Konečný výkon určuje pořadí procesů
Kroky tepelného zpracování – jako je žíhání pro odstranění pnutí, roztokové ošetření a kalení stárnutím – musí být integrovány ve vhodných fázích pracovního postupu obrábění. Například po hrubém obrábění by mělo následovat uvolnění napětí, zatímco po konečném obrábění by mělo následovat stárnutí. Nesprávné řazení nebo nesprávné parametry nejenže nezlepšují vlastnosti materiálu, ale mohou také způsobit deformaci dílu nebo sešrotování, což přímo snižuje výkon během skutečného provozu.

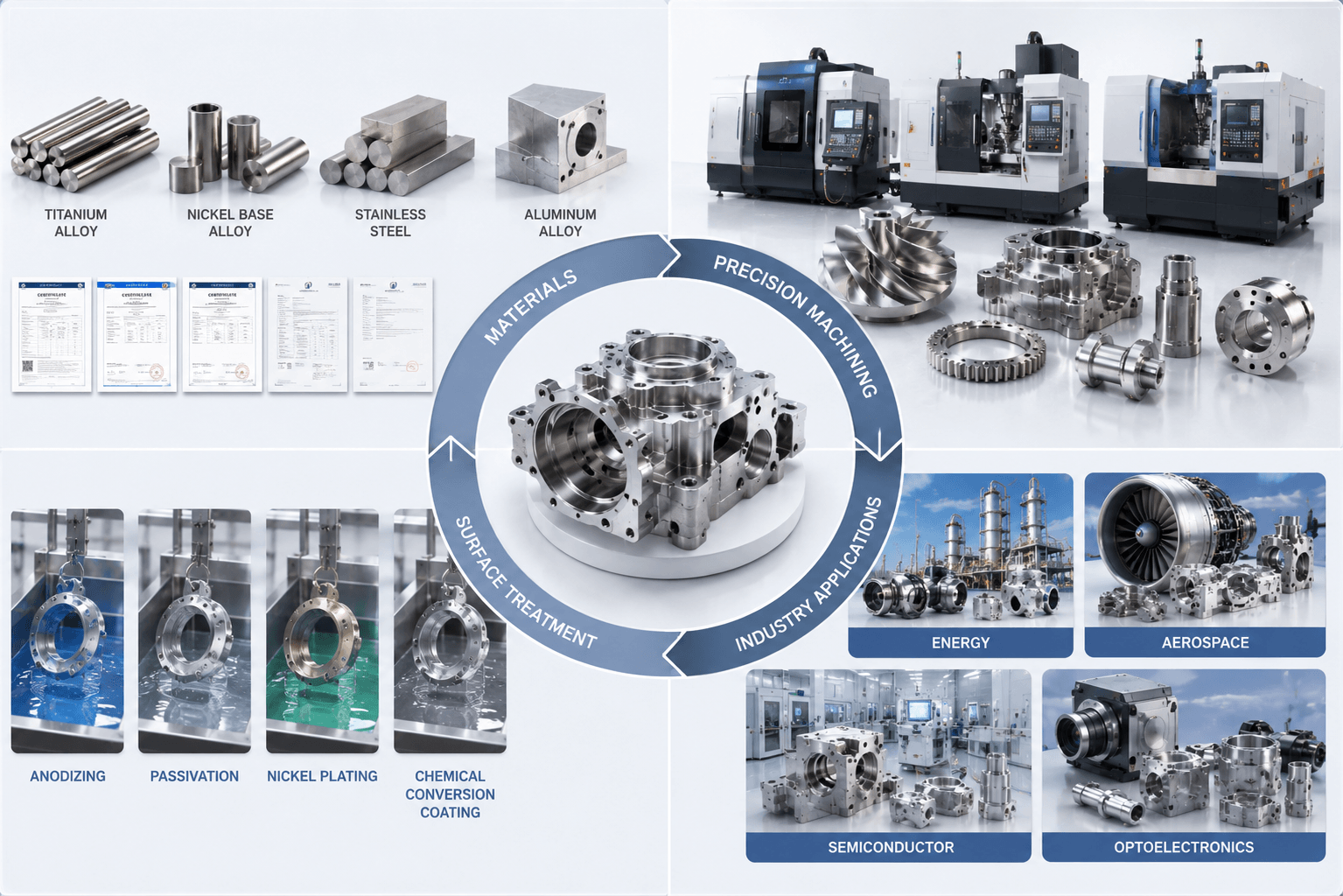

3. Euyik: Komplexní řešení přesného obrábění pro extrémní provozní podmínky
S více než desetiletými zkušenostmi ve špičkových výrobních sektorech – včetně letectví, energetiky, polovodičů a optoelektroniky – nabízí Euyik komplexní možnosti přizpůsobení řešení konkrétním provozním podmínkám, od výběru materiálu až po dodávku finálního produktu. Využitím standardizovaných řízení procesů a odborných znalostí napříč odvětvími pomáháme klientům výrazně prodloužit životnost komponent a snížit celkové náklady na údržbu během životního cyklu.
(1) Komplexní sortiment špičkových materiálů s dohledatelnou kvalitou OEM
Naše materiálové portfolio pokrývá celé spektrum špičkových materiálů – včetně slitin titanu (Stupeň 2 / Stupeň 5), superslitin na bázi niklu (Inconel 718, Hastelloy C276), nerezových ocelí (304 / 316 / 17-4PH) a slitin hliníku letecké třídy (6061 / 2024) pro extrémní provozní podmínky.
Všechny materiály pocházejí od certifikovaných výrobců OEM nebo dodavatelů Tier-1 a dodávají se s kompletními certifikáty/zprávami o zkouškách materiálu MTC/MTR (Material Test Certificates/Reports), které lze vysledovat k původnímu číslu tepla/tavby, což zajišťuje stabilní a kontrolovatelné složení materiálu a výkon.
Náš tým procesních inženýrů poskytuje odborná doporučení ohledně jakosti materiálů a podmínek tepelného zpracování přizpůsobených konkrétním provozním požadavkům, optimalizuje pořizovací náklady a zároveň splňuje výkonové specifikace.
(2) Standardizované procesy kontroly stresu zajišťující dlouhodobou rozměrovou stabilitu
Pro součásti pracující za podmínek vysoké teploty, vysokého tlaku nebo vysoké přesnosti používáme techniky vrstveného řezání a nízkonapěťového obrábění v kombinaci se středními úpravami pro uvolnění napětí. To minimalizuje vnitřní zbytkové napětí a zabraňuje rozměrovým deformacím během provozu.
Výroba probíhá v klimaticky řízeném prostředí (20±2°C), aby se eliminovaly rozměrové odchylky a nerovnoměrné vnitřní pnutí způsobené kolísáním teplot, což zajišťuje konzistentní přesnost obrábění.
5osé simultánní obrábění a soustružnicko-frézovací kompozitní procesy umožňují vícekrokové obrábění v jediném nastavení. To snižuje posuny nulových bodů a hromadění geometrických tolerancí spojených s vícenásobnými operacemi opětovného upnutí, čímž se zvyšuje stabilita geometrické a polohové přesnosti.
(3) Integrovaná vlastní povrchová úprava pro vynikající kompatibilitu aplikací
Koordinujeme celou řadu povrchových úprav – včetně eloxování, pasivace, niklování a chemického konverzního nátěru – všechny splňují mezinárodní standardy, jako jsou AMS, MIL a ASTM. Obrábění a povrchové úpravy postupují v tandemu v rámci jednotného systému kvality; parametry povrchové úpravy – jako je tloušťka povlaku, tvrdost a pórovitost – lze přizpůsobit na základě konkrétních provozních podmínek, aby se zajistilo, že ochranný výkon přesně odpovídá aplikačnímu prostředí.
Všechny základní procesy jsou dokončeny interně, čímž se eliminují problémy, jako je fragmentace procesů a nejednoznačná odpovědnost za kvalitu často spojená s outsourcingem, a nabízí tak větší kontrolu nad harmonogramy dodávek a kvalitou.
(4) Rozsáhlé zkušenosti v různých odvětvích umožňují přímé opětovné použití osvědčených řešení
Energetický sektor: Osvědčené procesy obrábění součástí, jako jsou tělesa ventilů z titanové slitiny, tělesa čerpadel z vysoce legované slitiny a přírubové konektory, navržené tak, aby splňovaly požadavky prostředí s vysokou teplotou, vysokým tlakem a vysoce korozivním prostředím.
Letecký sektor: Produkty, jako jsou oběžná kola ze slitiny hliníku/niklu, přírubové spojky a věnce převodových kol splňují přísné požadavky na dynamickou rovnováhu a únavovou životnost ve vysokorychlostních rotačních aplikacích.
Polovodičový sektor: Řešení obrábění pro různá pouzdra komor, přizpůsobená požadavkům na vysoce čistá výrobní prostředí a odolnost vůči silné korozi.
Optoelektronický sektor: Zkušenosti s obráběním krytů podstavců a komponentů optických platforem zajišťují vysoce přesné lícování a dlouhodobou stabilitu polohy během provozu.
4. Závěr
U špičkového výrobního zařízení znamená porucha jediné kritické součásti nejen náklady na výměnu, ale také obrovské ztráty vyplývající z celkových prostojů systému, zastavení výrobních linek a zpoždění projektu. U nestandardních přesných dílů pracujících v extrémních podmínkách je základní zásadou, že "výkon za provozních podmínek má přednost; shoda rozměrů je pouze základním požadavkem."
Pokud hledáte partnera pro obrábění schopného přizpůsobit řešení konkrétním provozním podmínkám, zveme vás k prozkoumání
specifických obráběcích řešení Euyik a zobrazení případových studií relevantních pro vaše potřeby. Alternativně můžete odeslat výkresy dílů a provozní požadavky a náš technický tým vám poskytne přizpůsobené obráběcí řešení s dlouhou životností.
